砂塵試驗箱詳細規格資料（IP56）

主要參數介紹：

一、產品名稱砂塵試驗箱（IP56）

二、產品型號AP-SC-500

三、控制儀表采用可編程控制器

四、試驗目的本試驗目的是確定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的砂塵空氣環境條件。

五、試驗箱基本原理及結構

基本原理：

設計一錐形漏斗，底部有粉塵收集口，在抽塵口處（底部）安裝高壓渦輪循環風機吸入口，將抽起來的粉塵送到內箱頂部通過箱頂從上到下自由灑落，從而開始循環周而復始。

基本結構：

前處理箱、試驗箱、吸塵口、集塵箱、循環吹塵裝置、抽真空系統、塵儲罐、流量閥、加熱系統、倒流葉片、樣品轉盤、防護賽網、濃度計回塵管等組成。

六、容積、尺寸和重量

6.1.內容積500L

6.2.內箱尺寸800*800*800(寬×高×深)

6.3. 外型尺寸(約)1300*2000*1400(寬×高×深)

6.4. 滑石粉用量5kg/ m3（ 滑石粉）

6.5. 粉塵要求細塵：75um以下；粗塵：150um以下

6.6.灰塵用量：2KG/m3（箱內、管道內）

七、砂塵試驗箱詳細規格資料（IP56）性能指標

7.1.測試環境條件使用環境：溫度30度

7.2. 氣流速度小于2m/s（可調節）

7.3. 真空泵真空泵 60-600L/H

7.4.金屬篩網標稱線距50um

7.5.線間標稱間距75um以下

7.6.滿足標準本試驗箱能滿足GB2423、GB4706、GB4208、DIN中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。（配送滑石粉5KG）

八、結 構 設 計

1．內箱材質：sus201不銹鋼鏡面板

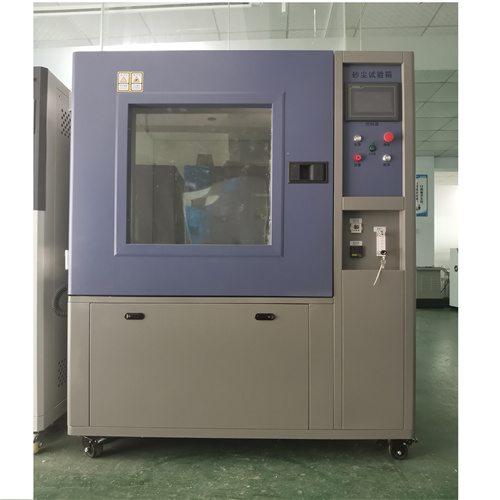

2．外箱材質：烤漆（如上圖）

3．箱門上帶有大型觀察窗

4．獨特的風道設計，保證箱體產生濃度的層流氣流

5.  基本結構：前處理箱、試驗箱、吸塵口、集塵箱、循環吹塵裝置、抽真空系統、塵儲罐、流量閥、加熱系統、倒流葉片、樣品轉盤、防護賽網、濃度計回塵管等組成。

九、控制系統：

1．PLC及觸摸屏智能控制系統（昆侖品牌）

2．PT100測試傳感器

3．儀表超溫保護功能

4．電源缺相保護

5．漏電斷路保護器

6．電源：AC380 V   50Hz

7．門：鋼化玻璃門

8. 真空泵 60-600L/H

9. 調壓閥，吸嘴，調壓三件套

控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）

吹塵時間（停、吹）h/m/s   可調

循環周期：任意可調

預設試驗時間:0s～999h99m99s 任意可調

通電：斷—通—斷

金屬篩網尺寸：標稱線徑50um，線間標稱間距75um以下

吹風機：全塑離心風機

十、砂塵試驗箱詳細規格資料（IP56）加熱系統高頻使用的加熱絲在本系統中至關重要，選材不當的發熱管，使用壽命短，極易產生漏斗短路現象，對于高要求的用戶來說極為不便和苦惱，并且嚴重影響生產檢驗進度。為此本公司研發最新新型陶瓷發熱架，陶瓷材料耐高溫，絕緣性好，不會產生漏電短路現象，中間穿聯德國進口發熱絲，線徑粗，耐高溫，耐干燒。在發熱絲中間安插石英玻璃管，其重要功能就是防止發熱絲燒紅時，發軟并下墜而生產發熱絲與內箱金屬接觸產生短路等故障現象。此技術國內首創。

十一、安全保護系統安全保護系統對使用人員來說最為重要，設置多層保護是保護使用人員的重要措施。

1.線序保護，三相電容易缺相或線序相反都可讓設備損壞或測試人員發生事故。

2.漏電保護，使用質量不合格發熱絲或加濕管都足以導致觸電事故。

3.超溫保護，使用質量品牌較差的控制器有可能導致溫度失控，產生火災事故。

4.異常保護，當設備的某項指標運行異常，設備自動提示報警原因及解決辦法，同時暫停設備運行，等待維修人員解決問題后方可運行。
